Установка грунтовых светильников и столбиков: дренаж, слои и отвод конденсата

Главная причина, почему уличные и грунтовые светильники могут выйти из строя либо запотевать. Они «захлебываются» конденсатом изнутри. При работе лампа нагревает герметичный объем воздуха внутри корпуса, он расширяется и частично стравливается через микропоры уплотнителей. Когда свет выключают, остывающий корпус создает разрежение (эффект поршневого насоса) и засасывает внутрь себя окружающую влагу.

Если под светильником стоит болото из глины или вода в монтажном стакане, прибор втянет ее прямо на плату, невзирая на маркировку IP67.

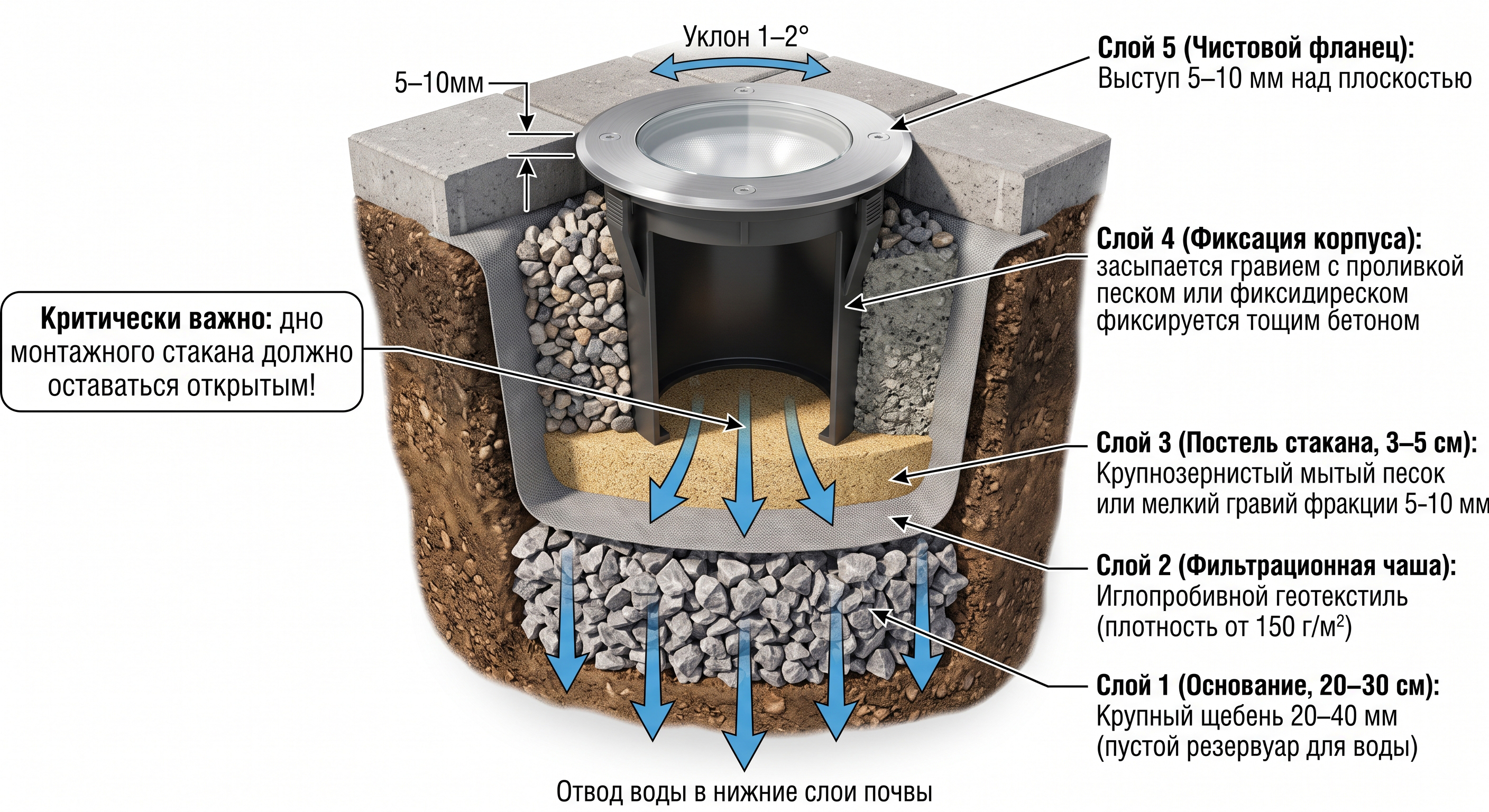

Слои грунта: дренажный «пирог» под грунтовый светильник

Грунтовый светильник нельзя просто замуровать в глухой бетонный стакан. Вода, попадающая сверху через щели брусчатки или наклонный ливень, должна беспрепятственно уходить ниже уровня промерзания.

Глубина посадочной ямы рассчитывается по формуле: Высота монтажного стакана светильника + 25–30 см дренажной подушки.

• Слой 1 (Дно ямы, 20–30 см): Крупный щебень или гравий фракции 20–40 мм. Этот слой образует пустой резервуар, куда мгновенно проваливается дождевая вода. Мелкий гравий и отсев здесь использовать нельзя — они быстро заиливаются.

• Слой 2 (Фильтр): Геотекстиль (плотность от 150 г/м²). Им выстилают дно и стенки ямы под щебнем, чтобы окружающий грунт, песок и глина не смывались в гравий и не превращали дренаж в монолитную пробку.

• Слой 3 (Постель стакана, 3–5 см): Крупнозернистый мытый песок или мелкий гравий фракции 5–10 мм для горизонтального выравнивания пластикового стакана.

• Слой 4 (Фиксация корпуса): Пространство вокруг пластиковой гильзы засыпается гравием с проливкой песком (на газонах) или фиксируется тощим бетоном (в зоне мощения). Критически важно: дно монтажного стакана должно оставаться открытым в щебневую подушку — заливать его бетоном наглухо категорически запрещено.

• Слой 5 (Чистовой уровень): Фланец светильника должен выступать над уровнем газона или мощения на 5–10 мм с легким разуклоном (1–2°), чтобы над стеклом никогда не стояла статичная лужа.

Монтаж светильников-столбиков (боллардов)

У столбиков другая механика: они подвержены ветровым нагрузкам, механическим ударам и намоканию от сугробов зимой.

1. Бетонное основание (тумба):

   Бурится шурф глубиной 60–80 см (в идеале — на глубину промерзания, 1–1.2 м). Заливается бетонная подушка М200–М250 с армированием и анкерной закладной корзиной (или резьбовыми шпильками). Верх тумбы поднимается на 5 см выше чистового уровня грунта, чтобы нижний фланец столбика не гнил в сырой земле.

2. Дренаж основания столбика:

   Внутри полой стойки скапливается конденсат от перепада дневных и ночных температур. В нижней точке прилегания корпуса к фланцу должно быть дренажное отверстие (просечка). Если его залить силиконом или заблокировать брусчаткой, столбик наполнится водой до уровня клеммника.

3. Ввод кабеля:

   Кабельная трасса заводится строго по центру бетонной тумбы через жесткую ПНД-трубу диаметром 25–32 мм с выходом трубы над бетоном на 10–15 см.

Соединение кабелей: почему скрутки и коробки IP54 убивают подсветку

Даже внутри столбика влажность достигает 100%. Обычные клеммники WAGO или изолента в таких условиях окисляются за 3–4 месяца.

• В грунте: Соединение питающего кабеля со светильником выполняется исключительно в гелевых муфтах (Gelbox) со степенью защиты IP68 или в разборных муфтах, заливаемых двухкомпонентным полиуретановым компаундом. Гель выдавливает воздух и обволакивает жилы, блокируя подсос влаги по жилам кабеля (капиллярный подсос).

• Сам кабель: Для подземной прокладки используется бронированный кабель ВБШвнг (можно класть прямо в грунт на песчаную подушку) либо кабель ВВГ-нг / NYM, затянутый в цельную ПНД-трубу на глубине не менее 70 см.
